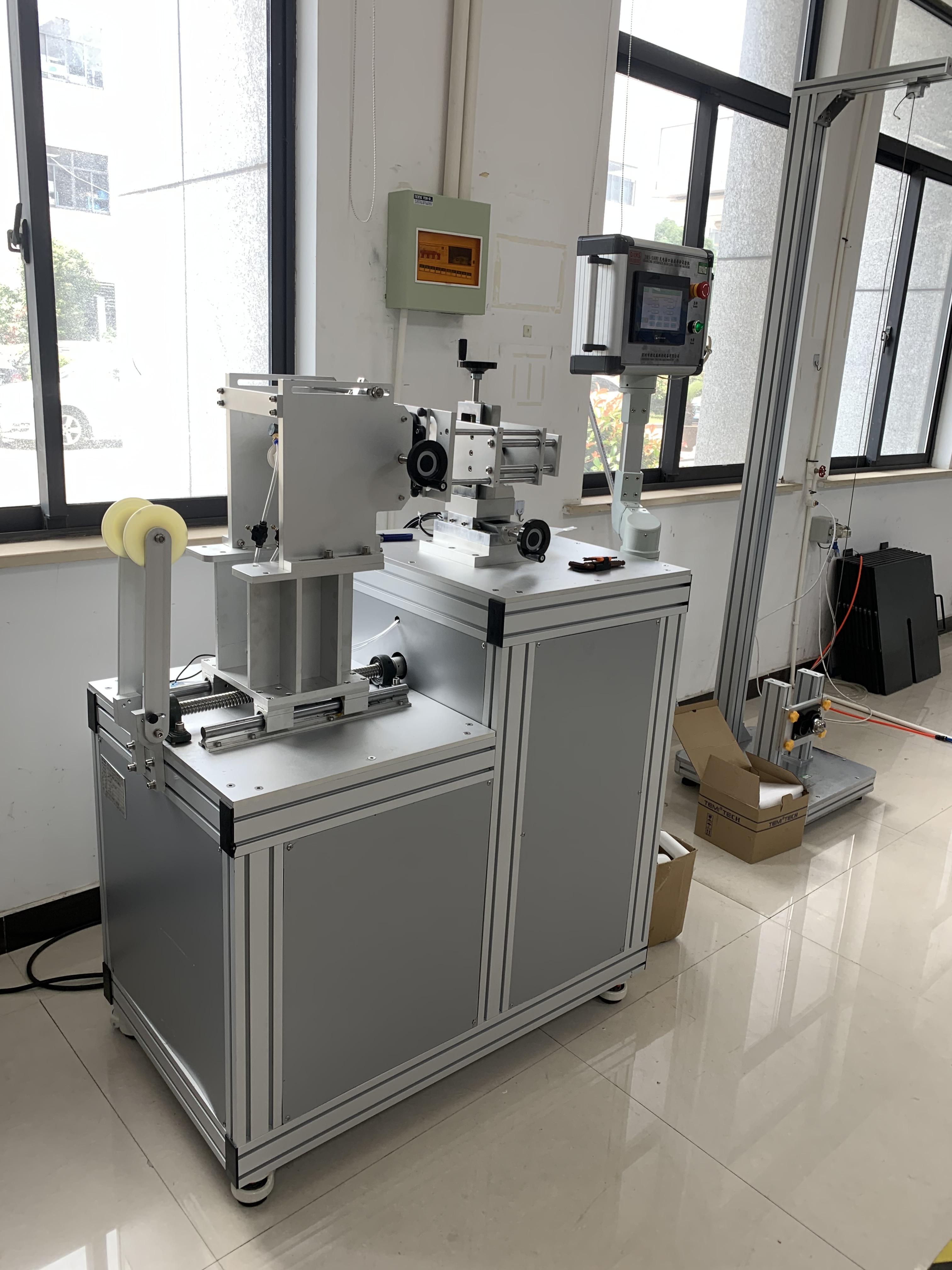

充電接口插拔壽命試驗系統
產品型號
更新時間
2025-03-25廠商性質
瀏覽次數
567產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS
充電接口電纜拉扭試驗機（含電纜吊重）DMS
型號：

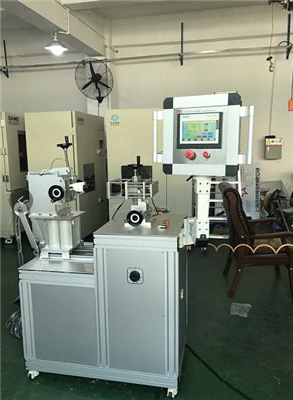

充電樁接口插拔壽命試驗機DMS
型號：DMS
詳細介紹
GB/T20234.1-2023《電動汽車傳導充電用連接裝置 第1部分：通用要求》條例7.23正常操作（使用壽命）。
GB/T20234.1-2023最新報批稿《電動汽車傳導充電用連接裝置 第1部分：通用要求》條例 7.17插拔力
a)控制系統：采用PLC控制，10英寸真彩觸摸屏，進行手動或程序化自動試驗；
b)傳動系統：采用伺服電機+滾珠絲桿傳動；
c)夾具：X/Y/Z三維可調，適配國標直流充電接口通用夾具可覆蓋一體式交直流插座以及其他異型插座；設備采用多點夾持方式，保證被測設備有效固定，不出現測試過程發生位移，影響測試結果。
d)試驗行程：有效行程0-250mm范圍內任意可調；
e)試驗速度：0～900mm/s范圍內任意設定可調節；
f)試驗次數：0-999999次范圍內可任意數值預設；
g)接通時間：0.5-999.9S可設定；
h)插拔速率：每分鐘6個行程，可調范圍3~10個/分鐘；
i)具備機械鎖止裝置自動按壓功能，模擬正常操作工況；
j)報警檢測：伺服電機故障，能獨立檢測測試回路是否有電流，（分?jǐn)嗄芰y(cè)試時使用）；
k)★浸泡功能：具備三種試驗?zāi)M溶液槽，每種模擬溶液槽采用獨立位移以及抬升機構，試驗互不干擾；
l)自動翻轉功能：具備充電槍夾持處自動翻轉機構，可90度翻轉，并且翻轉保持時間可范圍內任意設定；
m)設備具備自動記錄試驗數據，包括標準要求浸泡污染液體的次數，浸泡時間，涼干時間，插拔次數，循環次數；
n)浸泡/晾干測試時間：0-99999Min范圍內可設定；
o)可以根據程序設置順序自動選擇對應的測試污染液體；
p)★試驗工位≥三工位；
q)外形尺寸≤長2000mm*寬2000mm*高2000mm
